Fire tube boiler dan water tube boiler adalah tulang punggung industri dalam menghasilkan uap. Uap ini digunakan untuk mendukung proses produksi maupun sistem pemanas di berbagai kegiatan industri. Desain kedua jenis boiler tersebut dapat memenuhi kebutuhan uap dengan skala berbeda. Karena itu, memilih boiler terbaik untuk lini produksi menjadi hal yang sangat penting. Keberhasilan jangka panjang suatu proyek sangat bergantung pada pemilihan boiler yang tepat. Oleh karena itu, pemahaman menyeluruh mengenai jenis boiler wajib dimiliki sebelum mengambil keputusan.
Sebagai produsen boiler profesional, EPCB Boiler berkomitmen menyediakan solusi yang efisien, aman, dan ekonomis. Saat memilih boiler, penting untuk memahami perbedaan, kelebihan, dan kekurangan masing-masing tipe. Selain itu, Anda juga perlu mempertimbangkan performa boiler dalam aplikasi nyata.
Artikel ini akan membahas secara detail beberapa aspek penting untuk membantu Anda memahami perbedaan fire tube boiler dan water tube boiler, yaitu:
- Perbedaan dasar antara fire tube boiler dan water tube boiler.
- Perbandingan efisiensi dan performa.
- Keamanan dan perawatan.
- Pertimbangan biaya.
- Cara memilih boiler yang paling sesuai untuk kebutuhan industri Anda.
1. Apa Perbedaan Fire Tube Boiler VS Water Tube Boiler
Dalam sistem pemanas industri, pemilihan antara fire tube boiler dan water tube boiler merupakan keputusan penting. Keputusan ini akan memengaruhi efisiensi, keamanan, dan kelancaran operasional suatu fasilitas.
1.1 Fire Tube Boiler

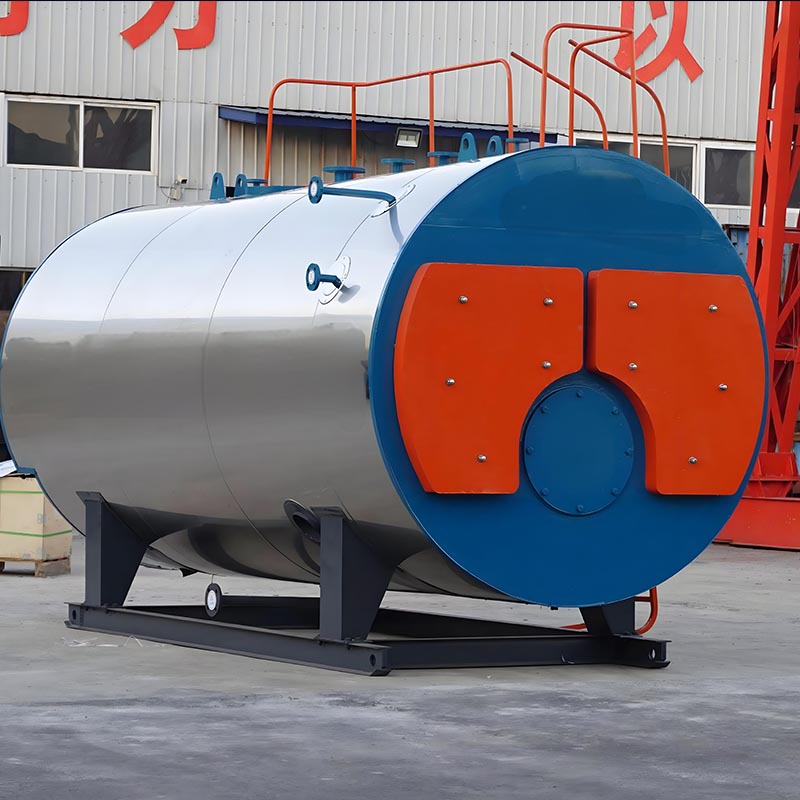

1.1.1 Apa itu Fire Tube Boiler?
Fire tube boiler, juga disebut shell boiler, adalah jenis boiler yang memanaskan air menggunakan gas buang bersuhu tinggi dari hasil pembakaran bahan bakar. Gas panas ini dialirkan melalui pipa-pipa (fire tube) di dalam sebuah silinder besar (shell boiler).
Bagian fire tube berfungsi sebagai ruang bakar sekaligus jalur gas buang, sementara silinder besar di sekelilingnya berisi air. Dengan desain ini, panas dari api dapat ditransfer ke air secara efektif.
1.1.2 Prinsip Kerja Fire Tube Boiler
Prinsip kerja fire tube boiler adalah memanfaatkan gas suhu tinggi dari pembakaran untuk memanaskan air. Gas panas masuk ke dalam fire tube, lalu memicu aliran konveksi termal di dalam air.
Air yang berada di luar fire tube juga menyerap panas, sehingga suhunya meningkat. Saat suhu mencapai titik tertentu, air berubah menjadi uap bertekanan tinggi. Uap ini dapat digunakan untuk berbagai kebutuhan industri maupun kebutuhan sehari-hari.
1.2 Water Tube Boiler

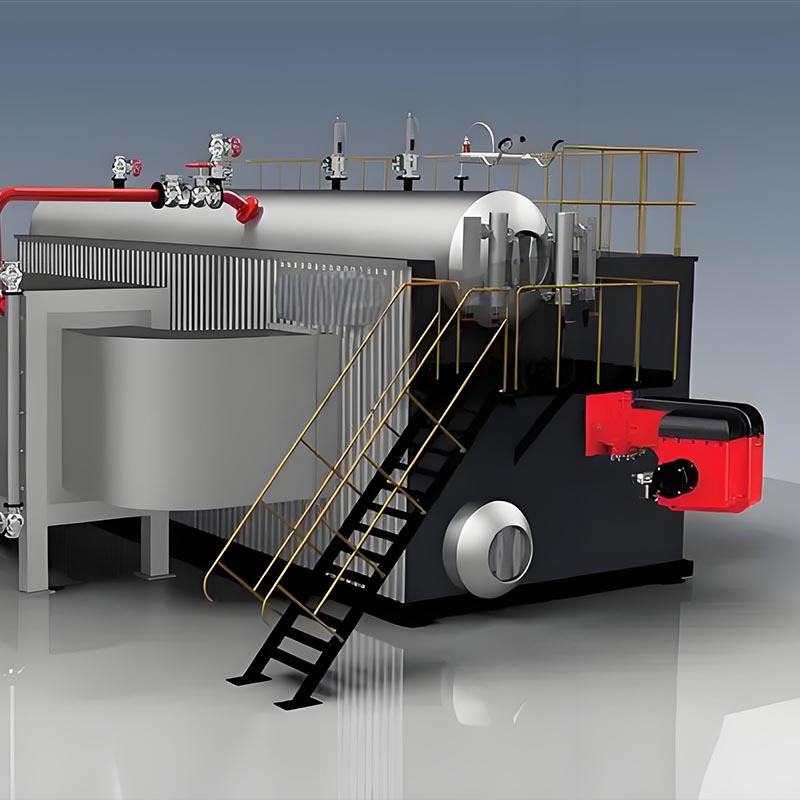

1.2.1 Apa itu Water Tube Boiler?
Water tube boiler memiliki desain berbeda. Pada jenis ini, air dan uap mengalir di dalam pipa, sedangkan ruang bakar dan permukaan pemanas berada di luar drum.
Struktur water tube boiler lebih kompleks karena terdiri dari dua sistem utama. Pertama, sistem uap dan air, yang mencakup steam drum, header, water wall, convection tube bundle, economizer, dan superheater. Kedua, sistem pembakaran, yang meliputi burner, ruang bakar, flue, air preheater, serta komponen pendukung lainnya.
1.2.2 Prinsip Kerja Water Tube Boiler
Prinsip kerja water tube boiler adalah memanfaatkan gas buang bersuhu tinggi dari proses pembakaran untuk memanaskan air di dalam pipa. Proses ini membuat air bersirkulasi, suhunya meningkat, lalu berubah menjadi uap.
Jenis boiler ini juga dilengkapi dengan sistem pengembalian air (water return system) dan perangkat keselamatan. Fitur tersebut meningkatkan efisiensi termal sekaligus menjaga keamanan pengoperasian.
1.3 Perbedaan Fire Tube Boiler VS Water Tube Boiler
Secara umum, fire tube boiler dan water tube boiler memiliki desain yang berlawanan. Pada fire tube boiler, gas hasil pembakaran mengalir melalui pipa yang dikelilingi air. Sebaliknya, pada water tube boiler, air mengalir melalui pipa yang dikelilingi gas panas.
Berikut perbedaan utama antara keduanya:
Fire Tube Boiler:
- Struktur lebih ringkas
- Desain pipa lurus yang sederhana
- Biaya kepemilikan lebih rendah
- Mudah diakses dan dirawat
- Mampu menangani fluktuasi beban tekanan
- Cocok untuk penggunaan sehari-hari
Water Tube Boiler:
- Mampu bekerja pada tekanan tinggi
- Menghasilkan uap dengan suhu lebih tinggi
- Desain lebih aman dan andal
- Penanganan beban lebih presisi
- Dapat menghasilkan superheated steam
- Pemulihan panas lebih cepat
- Kualitas pengkondisian lebih baik
2. Perbandingan Efisiensi dan Performa Fire Tube Boiler VS Water Tube Boiler
2.1 Perbandingan Efisiensi Fire Tube Boiler VS Water Tube Boiler
Efisiensi fire tube boiler dan water tube boiler berbeda cukup signifikan. Perbedaan ini terjadi karena prinsip kerja dan karakteristik strukturnya.
Pada fire tube boiler, air dipanaskan melalui gas buang hasil pembakaran. Sistem ini menggunakan pipa vertikal di mana gas buang dari furnace bertukar panas dengan air. Panas sisa gas buang dimanfaatkan untuk meningkatkan efisiensi termal. Namun, gas buang tidak seluruhnya diserap oleh air sehingga masih ada kehilangan panas. Akibatnya, efisiensi termal fire tube boiler cenderung lebih rendah.
Sebaliknya, water tube boiler memiliki efisiensi termal yang lebih tinggi. Air dan uap mengalir di dalam pipa, sementara ruang bakar dan permukaan pemanas berada di luar drum. Strukturnya terdiri dari steam drum, header, water wall, convection tube bundle, economizer, dan superheater. Semua komponen ini bekerja secara terpadu untuk meningkatkan efisiensi.
Dalam praktik industri, efisiensi water tube boiler biasanya di atas 80%, bahkan dapat melampaui 90%. Sementara itu, fire tube boiler masih lebih rendah. Perbedaan ini menunjukkan bahwa water tube boiler mampu memanfaatkan panas lebih baik, mengurangi kehilangan energi, serta menghasilkan kinerja yang lebih efisien.
2.2 Perbandingan Performa Fire Tube Boiler VS Water Tube Boiler
Dari segi performa, kedua jenis boiler memiliki keunggulan dan kelemahan masing-masing.
Fire tube boiler unggul dalam hal struktur yang ringkas, membutuhkan ruang pemasangan lebih kecil, serta mudah dioperasikan dan dirawat. Namun, kekurangannya adalah efisiensi lebih rendah, pembakaran kurang optimal, serta tingkat keamanan yang relatif lebih rendah.
Water tube boiler unggul pada efisiensi termal dan kemampuan penguapan. Jenis ini juga lebih adaptif terhadap perubahan beban. Kekurangannya terletak pada struktur yang lebih kompleks, membutuhkan tenaga ahli dalam pemasangan dan perawatan, serta memerlukan kualitas air yang sangat baik. Selain itu, prosedur pengoperasian dan perawatannya juga lebih ketat.
3. Keamanan dan Perawatan Fire Tube Boiler VS Water Tube Boiler
3.1 Tindakan Keamanan pada Fire Tube Boiler VS Water Tube Boiler
Fire tube boiler dan water tube boiler memiliki desain berbeda, sehingga langkah keamanannya juga tidak sama.
3.1.1 Tindakan Keamanan Fire Tube Boiler
Inspeksi Struktur Boiler
Periksa kondisi pipa api dan casing secara rutin untuk memastikan tidak ada retakan, korosi, atau deformasi.
Terapkan perawatan anti-korosi pada bagian dalam boiler.
Keamanan Sistem Pembakaran
Lakukan pembersihan burner secara berkala.
Pastikan ventilasi ruang bakar baik agar tidak ada penumpukan gas berbahaya.
Manajemen Kualitas Air
Gunakan bahan kimia perawatan air yang tepat.
Uji kualitas air boiler secara rutin dan lakukan blowdown untuk mencegah kerak.
Kontrol Tekanan dan Suhu
Kalibrasi manometer dan katup pengaman secara berkala.
Pantau suhu operasi untuk menghindari overheating.
Prosedur Operasional
Operator harus mendapat pelatihan profesional.
Siapkan rencana tanggap darurat untuk kebakaran, kebocoran, atau ledakan.
3.1.2 Tindakan Keamanan Water Tube Boiler
Inspeksi Struktur Boiler
Periksa kondisi pipa air secara rutin.
Fokus pada area bersuhu dan bertekanan tinggi, termasuk furnace dan superheater.
Manajemen Kualitas Air
Gunakan sistem perawatan air efisien untuk mencegah kerak dan korosi.
Lakukan deoksidasi serta tambahkan bahan kimia sesuai kebutuhan.
Keamanan Sistem Pembakaran
Gunakan kontrol otomatis untuk menjaga rasio bahan bakar dan udara.
Lakukan analisis gas buang secara berkala.
Kontrol Tekanan dan Suhu
Kalibrasi manometer, termometer, dan katup pengaman secara rutin.
Gunakan sistem otomatis untuk mencegah tekanan dan suhu berlebih.
Prosedur Operasional
Operator wajib menjalani pelatihan intensif.
Susun rencana darurat yang detail dan lakukan simulasi berkala.
3.2 Perawatan Fire Tube Boiler VS Water Tube Boiler
3.2.1 Perawatan dan Perbaikan Fire Tube Boiler
Lakukan pemeriksaan rutin untuk mendeteksi kerak, karat, atau kotoran.
Periksa semua komponen, seperti burner, flue, dan pipa air.
Segera ganti atau perbaiki komponen yang rusak dengan produk sesuai standar.
Optimalkan proses pembakaran agar efisien dan ramah lingkungan.
Lakukan pengecatan dan perawatan anti-korosi untuk memperpanjang umur boiler.
3.2.2 Perawatan dan Perbaikan Water Tube Boiler
Bersihkan endapan dan periksa kondisi pipa secara berkala.
Periksa tangki air, pipa, dan katup untuk mencegah kebocoran atau sumbatan.
Gunakan komponen pengganti dengan kualitas sesuai standar.
Lakukan perawatan anti-korosi rutin pada sistem perpipaan.
Pantau tekanan dan suhu secara real-time untuk mencegah kerusakan dini.
3.2.3 Praktik Terbaik Perawatan Boiler dari EPCB
EPCB Boiler memiliki tim perawatan profesional berpengalaman. Dengan standar perawatan yang ketat, EPCB memastikan kualitas dan efisiensi setiap layanan. Perusahaan juga terus meningkatkan teknologi perawatan untuk mendukung kebutuhan industri.
Pengguna disarankan untuk menyusun rencana perawatan terstruktur, meliputi:
Inspeksi harian
Inspeksi berkala
Overhaul total
Semua kegiatan perawatan sebaiknya dicatat agar kondisi boiler dapat dipantau dengan baik.
5. Cara Memilih Boiler yang Tepat antara Fire Tube Boiler vs Water Tube Boiler
Dalam memilih fire tube boiler atau water tube boiler, ada beberapa faktor penting yang perlu dipertimbangkan:
1. Kebutuhan Tekanan Operasi dan Kapasitas
Untuk kebutuhan uap dengan tekanan dan kapasitas rendah hingga menengah (di bawah 20 ton), fire tube boiler lebih sesuai.
Untuk kebutuhan uap dengan kapasitas besar (di atas 20 ton) dan tekanan tinggi, water tube boiler lebih tepat.
2. Keterbatasan Ruang dan Skenario Aplikasi
Fire tube boiler umumnya memerlukan ruang lantai lebih besar karena desainnya horizontal.
Water tube boiler lebih ringkas dan cocok untuk area dengan ruang terbatas.
Fire tube boiler biasanya dipakai pada hotel, rumah sakit, laundry, dan pabrik pengolahan makanan.
Water tube boiler lebih cocok untuk pabrik besar, industri kimia, baja, serta pembangkit listrik.
3. Anggaran Investasi
Fire tube boiler membutuhkan biaya awal lebih rendah, cocok untuk perusahaan dengan anggaran terbatas.
Water tube boiler memerlukan biaya awal lebih tinggi, tetapi lebih efisien dalam jangka panjang.
4. Perawatan dan Masa Pakai
Fire tube boiler mudah dioperasikan dan dirawat, cocok untuk perusahaan yang menginginkan pengelolaan sederhana.
Water tube boiler lebih kompleks dan membutuhkan tim teknis profesional untuk pengoperasian dan perawatannya.
5. Keamanan
Fire tube boiler lebih sederhana dalam aspek keselamatan.
Water tube boiler bekerja dengan tekanan lebih tinggi, sehingga memerlukan sistem keamanan lebih ketat.
Kesimpulan:
Pemilihan antara fire tube boiler dan water tube boiler bukan hanya soal teknis, tetapi juga strategi jangka panjang. Keputusan ini akan memengaruhi efisiensi, biaya, serta skalabilitas perusahaan.
EPCB Boiler, dengan pengalaman lebih dari 70 tahun, siap memberikan konsultasi profesional untuk membantu Anda memilih boiler yang paling sesuai dengan kebutuhan.
6. Apa Itu Layanan Pemilihan Boiler dari EPCB Boiler?
6.1 Konsultasi Profesional
EPCB Boiler memiliki tim insinyur berpengalaman yang siap memberikan konsultasi sesuai kebutuhan pelanggan. Tim akan memahami proses produksi, kebutuhan uap, anggaran, dan kondisi lokasi. Dari analisis tersebut, EPCB Boiler merekomendasikan jenis boiler yang paling tepat.
6.2 Inspeksi di Lokasi
Untuk memastikan rencana berjalan optimal, EPCB Boiler dapat mengirimkan tim teknis ke lokasi. Tim akan melakukan inspeksi langsung guna mengevaluasi kondisi lingkungan dan instalasi dengan lebih akurat.
6.3 Desain yang Dipersonalisasi
Jika pelanggan memiliki kebutuhan khusus, EPCB Boiler menyediakan desain boiler yang dapat dikustomisasi. Penyesuaian dapat mencakup kapasitas, jenis bahan bakar, tingkat otomasi, dan fitur lain yang sesuai dengan kebutuhan produksi.
6.4 Dukungan Teknis
Selain pemilihan dan desain, EPCB Boiler juga memberikan dukungan teknis menyeluruh. Layanan mencakup panduan instalasi, commissioning, hingga pelatihan operasional agar sistem boiler berjalan lancar dan efisien.
Kesimpulannya, memilih antara fire tube boiler dan water tube boiler perlu mempertimbangkan skenario aplikasi, kebutuhan uap, anggaran, serta kemudahan perawatan. EPCB Boiler mendukung pelanggan melalui konsultasi, inspeksi, desain khusus, dan dukungan teknis lengkap. Dengan layanan ini, pelanggan dapat memilih sistem boiler yang sesuai, sekaligus mencapai operasi yang efisien, aman, dan berkelanjutan.
7. Kesimpulan
Dari pembahasan di atas, kini Anda memiliki pemahaman yang lebih jelas mengenai perbedaan antara fire tube boiler dan water tube boiler. Saat memilih di antara keduanya, keputusan sebaiknya dibuat berdasarkan kebutuhan serta prioritas industri.
Jika proyek Anda memiliki kebutuhan uap sedang dan juga sensitif terhadap biaya, maka fire tube boiler bisa menjadi pilihan yang tepat. Namun, untuk aplikasi skala besar yang menuntut efisiensi tinggi serta tingkat keselamatan lebih baik, water tube boiler akan lebih sesuai.
Sebelum memutuskan pilihan, sangat disarankan untuk berdiskusi dengan tim profesional EPCB Boiler. Melalui komunikasi ini, Anda akan mendapatkan pemahaman lebih dalam mengenai karakteristik teknis, biaya operasional, serta potensi pengembalian investasi jangka panjang.
Dalam proses pertimbangan, jangan lupa memperhitungkan seluruh aspek penting. Hal ini mencakup biaya produksi, biaya instalasi, biaya operasional, perawatan, hingga persyaratan lingkungan. Dengan mempertimbangkan semua faktor secara menyeluruh, Anda akan dapat menentukan boiler yang paling sesuai dengan kebutuhan industri Anda.
Apabila Anda membutuhkan informasi tambahan atau ingin berkonsultasi lebih lanjut, silakan menghubungi tim EPCB Boiler kapan saja.
