Boiler pipa api horizontal adalah jenis boiler industri yang paling umum digunakan. Desainnya ringkas, tidak memerlukan ruang yang besar, dan memiliki efisiensi termal yang tinggi. Boiler ini banyak dipakai di berbagai industri, seperti petrokimia, farmasi, tekstil, hingga pengolahan makanan.
Ketika memilih boiler uap yang tepat, biasanya muncul beberapa pertanyaan. Misalnya:
- Apa itu boiler pipa api horizontal?
- Apa saja jenis-jenis dari boiler pipa api horizontal?
- Apa kelebihan dan kekurangannya?
- Bagaimana contoh penggunaannya dalam dunia nyata?
EPCB Boiler adalah perusahaan dengan pengalaman lebih dari 70 tahun dalam merancang dan memproduksi boiler industri serta bejana tekan. Artikel ini akan membahas secara rinci definisi, prinsip kerja, struktur, kelebihan dan kekurangan, serta jenis-jenis boiler pipa api horizontal. Selain itu, juga akan diberikan penilaian menyeluruh terhadap kinerjanya.

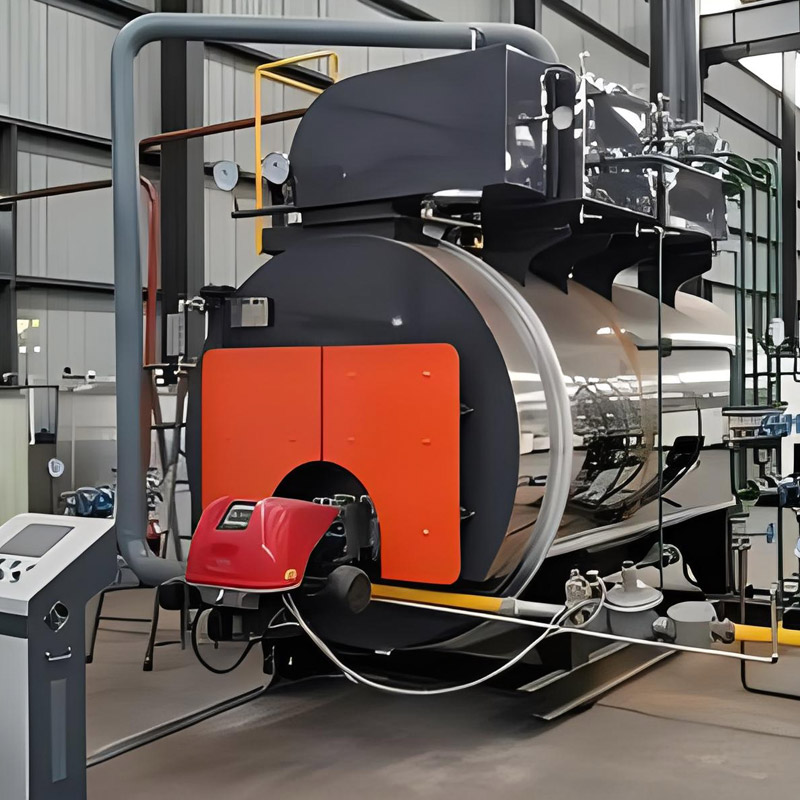

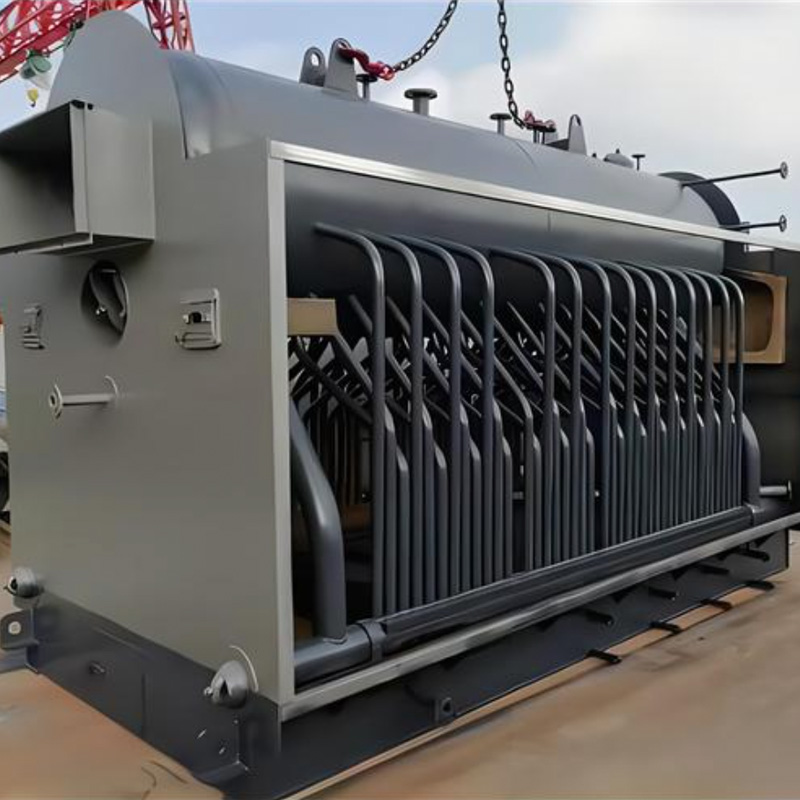

1. Apa Itu Boiler Pipa Api Horizontal
Boiler pipa api horizontal adalah jenis boiler yang digunakan untuk menghasilkan uap atau air panas. Bentuknya berupa silinder besar yang diisi air, dengan ruang bakar terletak di bagian bawah.
Bahan bakar seperti gas atau minyak dibakar di ruang bakar untuk menghasilkan gas panas. Gas panas tersebut dialirkan melalui pipa-pipa api yang berada di dalam boiler. Proses ini membuat air di sekitarnya menyerap panas secara efisien hingga berubah menjadi uap atau air panas.
Karena efisien dan mudah dioperasikan, boiler ini cocok dipakai untuk kebutuhan pemanasan rumah maupun usaha kecil. Sementara itu, jenis boiler pipa air biasanya digunakan untuk kebutuhan skala besar, seperti pembangkit listrik.
2. Seperti Apa Struktur Umum dari Boiler Pipa Api Horizontal?
Boiler pipa api horizontal memiliki beberapa bagian utama sebagai berikut:
2.1 Ruang Bakar
Ruang bakar adalah tempat pembakaran bahan bakar, terletak di bagian bawah boiler. Di sini, gas alam, minyak, atau batu bara dibakar untuk menghasilkan panas.
Fungsi utamanya adalah menghasilkan suhu tinggi yang digunakan untuk memanaskan air hingga berubah menjadi air panas atau uap.
Ruang ini dibuat dari material tahan api agar mampu menahan suhu ekstrem. Selain itu, desainnya membantu mengoptimalkan pembakaran. Rasio udara dan bahan bakar dijaga seimbang, aliran udara diatur, dan sirkulasi dibuat berputar. Dengan cara ini, panas yang dihasilkan lebih maksimal dan tetap ramah lingkungan.
2.2 Pipa Api
Pipa api adalah komponen inti dari boiler pipa api horizontal. Pipa ini berbentuk lurus atau melengkung dan menghubungkan ruang bakar dengan silinder utama.
Gas hasil pembakaran mengalir melalui pipa-pipa tersebut. Pipa dikelilingi oleh air di dalam tabung boiler. Saat gas panas melewati pipa, panasnya ditransfer ke air.
Biasanya, pipa dibuat dari baja untuk ketahanan tinggi. Beberapa pipa dirancang berulir di dalam maupun di luar. Desain ini membuat aliran gas lebih turbulen, sehingga penyerapan panas lebih cepat dan efisiensi termal meningkat.
2.3 Drum Boiler
Drum boiler berfungsi menyimpan air dan uap. Letaknya ada di atas pipa api, sekaligus menghubungkan ruang bakar dengan cerobong.
Di dalam drum ini, air dipanaskan hingga berubah menjadi uap. Kapasitasnya besar, sehingga mampu menyimpan banyak air dan menghasilkan uap secara berkelanjutan.
2.4 Cerobong (Flue)
Cerobong berada di bagian atas boiler atau sistem ventilasi. Fungsinya untuk mengalirkan gas sisa pembakaran ke luar agar tidak kembali ke ruang kerja.
Selain itu, cerobong juga berperan dalam menjaga sirkulasi udara. Udara segar masuk untuk proses pembakaran, sementara gas buangan dikeluarkan dengan aman.
3. Bagaimana Prinsip Kerja Boiler Pipa Api Horizontal?
Prinsip kerja dari boiler pipa api horizontal adalah gas panas yang dihasilkan dari pembakaran bahan bakar akan mengalir melalui pipa-pipa api, lalu panasnya ditransfer ke air di luar pipa sehingga air menjadi uap atau air panas. Berikut langkah-langkah proses kerjanya:
3.1 Pembakaran bahan bakar:
Bahan bakar seperti gas atau minyak dibakar di dalam ruang bakar untuk menghasilkan gas panas bersuhu tinggi.
3.2 Perpindahan panas
Gas panas tersebut melewati pipa-pipa api yang berada di dalam tabung boiler. Panas dari gas akan merambat melalui dinding pipa dan menghangatkan air di sekitarnya.
3.3 Pembentukan uap atau air panas:
Air yang dipanaskan akan berubah menjadi uap atau air panas sesuai kebutuhan.
3.4 Penggunaan uap atau air panas:
Uap bisa digunakan untuk menggerakkan mesin atau proses industri, sedangkan air panas bisa digunakan untuk pemanas, mandi, dan kebutuhan lainnya.
3.5 Pembuangan gas buangan:
Gas sisa pembakaran akan dibuang ke luar melalui cerobong.
4. Apa Saja Jenis-Jenis Boiler Pipa Api Horizontal?
4.1 Cornish Boiler
Cornish boiler adalah jenis boiler pipa api horizontal yang memiliki satu pipa besar di tengah tabungnya. Ruang bakarnya terletak di satu sisi, dan gas hasil pembakaran mengalir melalui pipa tersebut, lalu melalui beberapa pipa lain sebelum keluar melalui cerobong.
4.2 Locomotive Boiler
Locomotive boiler merupakan jenis kedua dari horizontal fire tube boiler. Boiler ini dirancang khusus untuk digunakan pada lokomotif dan memiliki ciri bentuk silinder dengan orientasi horizontal. Firebox terletak pada salah satu ujung boiler, dan gas buang hasil pembakaran mengalir melalui serangkaian pipa api yang membentang di dalam shell boiler sebelum keluar melalui smokebox di ujung lainnya. Desain ini memungkinkan transfer panas dan produksi uap yang efisien.
4.3 Scotch Marine Boiler
Scotch marine boiler adalah salah satu jenis boiler yang paling umum digunakan pada kapal dan aplikasi industri. Boiler ini memiliki ciri shell berbentuk silinder dengan dua atau lebih pipa flue besar yang membentang di dalamnya. Pipa-pipa flue ini dikelilingi oleh air, dan gas panas dari proses pembakaran akan melewati pipa-pipa tersebut, memanaskan air di sekitarnya dan menghasilkan uap. Scotch marine boiler dikenal dengan konstruksinya yang kokoh, efisiensi tinggi, dan kemampuannya menangani tekanan tinggi.
4.4 Horizontal Return Tubular Boiler
Horizontal Return Tubular (HRT) boiler merupakan salah satu jenis horizontal fire tube boiler tertua dan paling sederhana. Boiler ini terdiri dari shell silinder yang dipasang secara horizontal dengan sejumlah besar pipa api di dalamnya. Pipa-pipa api ini membentang melalui drum boiler yang terisi air. Gas panas hasil pembakaran mengalir melalui pipa-pipa api tersebut, memanaskan air di sekitarnya, dan menghasilkan uap. Uap kemudian dikumpulkan pada steam drum di bagian atas boiler. HRT boiler dikenal dengan desainnya yang sederhana, daya tahan tinggi, dan kemudahan dalam perawatan.
5. Apa Saja Kelebihan dan Kekurangan Horizontal Fire Tube Boiler?
5.1 Kekurangan Horizontal Fire Tube Boiler
5.1.1 Kapasitas Tekanan Uap Terbatas: Horizontal fire tube boiler umumnya memiliki kemampuan tekanan uap yang lebih rendah dibandingkan water tube boiler, sehingga kurang cocok untuk aplikasi dengan kebutuhan tekanan tinggi.
5.1.2 Efisiensi Lebih Rendah: Boiler jenis ini biasanya memiliki efisiensi termal yang lebih rendah dibandingkan water tube boiler, sehingga konsumsi bahan bakar bisa lebih besar untuk menghasilkan jumlah uap yang sama.
5.1.3 Rentan Terhadap Pembentukan Kerak: Horizontal fire tube boiler lebih rentan terhadap pembentukan kerak akibat akumulasi kotoran dalam air. Oleh karena itu, perawatan rutin dan pengolahan air sangat diperlukan untuk mencegah kerak dan menjaga efisiensi boiler.
5.1.4 Kapasitas Terbatas: Boiler ini umumnya memiliki kapasitas pembangkitan uap yang lebih kecil dibandingkan water tube boiler berukuran besar, sehingga kurang cocok untuk aplikasi dengan kebutuhan output uap tinggi.
5.2 Kelebihan Horizontal Fire Tube Boiler
5.2.1 Desain Kompak: Horizontal fire tube
boiler memiliki desain yang ringkas, sehingga cocok untuk ruang terbatas atau instalasi di lokasi yang tidak memungkinkan pemasangan boiler vertikal.
5.2.2 Mudah Dalam Perawatan: Penataan pipa api secara horizontal memudahkan akses dan perawatan komponen boiler.
5.2.3 Pembangkitan Uap Cepat: Boiler jenis ini memiliki waktu startup yang relatif singkat dan dapat menghasilkan uap dengan cepat, cocok untuk aplikasi yang memerlukan suplai uap segera.
5.2.4 Biaya Efisien: Horizontal fire tube boiler umumnya memiliki biaya yang lebih terjangkau dibandingkan jenis boiler lainnya, sehingga banyak dipilih untuk industri skala kecil hingga menengah.

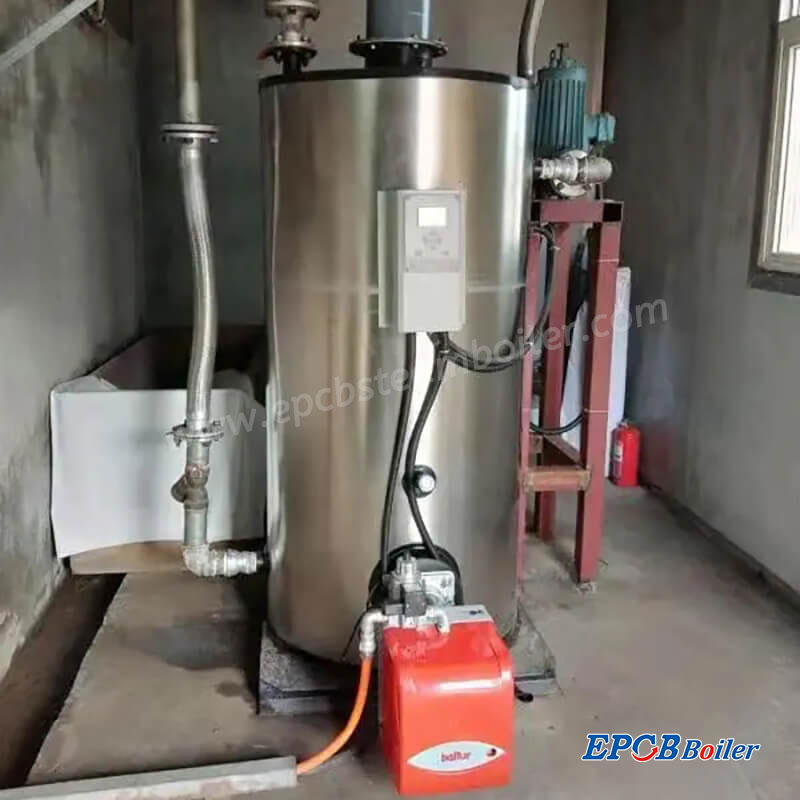

6. Apa Perbedaan antara Boiler Pipa Api Vertikal dan Horizontal?
Secara umum, boiler pipa api terdiri dari dua jenis: boiler pipa api horizontal dan boiler pipa api vertikal. Boiler horizontal adalah yang paling umum digunakan, biasanya untuk rumah tinggal atau keperluan komersial. Sementara itu, boiler vertikal lebih jarang digunakan, namun tetap dipakai di beberapa industri.
6.1 Struktur Tata Letak
Pada boiler horizontal, ruang bakar dan ruang pembakaran terletak di kedua ujung tubuh boiler, dan cerobongnya berada di atas. Sedangkan pada boiler vertikal, ruang pembakaran dan cerobongnya dipisahkan, sehingga perpindahan panas antara pipa-pipa menjadi kurang efisien.
6.2 Penggunaan
Boiler horizontal cocok untuk rumah tangga dan usaha kecil karena proses pemanasannya cepat dan efisiensi termalnya baik. Boiler ini dapat memenuhi kebutuhan gas rumah tangga dan skala usaha kecil.
Sementara itu, boiler vertikal lebih cocok untuk industri besar karena kapasitas tenaganya lebih tinggi, efisiensi perpindahan panas lebih baik, dan mampu memenuhi kebutuhan pemrosesan dan produksi dalam skala besar.
6.3 Efisiensi Termal
Boiler horizontal memiliki efisiensi panas yang sangat tinggi, pembakaran bahan bakar yang optimal, pemanasan yang cepat, dan efisiensi pembakaran tinggi. Karena itu, boiler ini lebih hemat bahan bakar dan lebih aman.
Sementara itu, boiler vertikal cenderung memiliki efisiensi yang lebih rendah dan perlu diatur secara manual selama pengoperasiannya.
6.4 Pemakaian Ruang
Boiler horizontal memerlukan ruang yang lebih kecil, cocok untuk lingkungan dengan keterbatasan ruang. Sebaliknya, boiler vertikal membutuhkan lebih banyak ruang dan cocok untuk area yang tidak memiliki batasan ruang.
7. Apa Perbedaan antara Boiler Pipa Api dan Boiler Pipa Air?
Perbedaan utama antara boiler pipa api dan pipa air ada pada desain sistem perpindahan panasnya. Pada boiler pipa api, gas panas hasil pembakaran mengalir di dalam pipa, sedangkan air mengelilingi bagian luar pipa. Panas dari gas akan berpindah ke air melalui dinding pipa. Pada boiler pipa air, air mengalir di dalam pipa dan dipanaskan oleh gas panas yang mengelilinginya di luar. Uap terbentuk di dalam pipa.
7.1 Tekanan: Boiler pipa api umumnya hanya mampu menghasilkan tekanan uap yang rendah. Boiler pipa air bisa beroperasi di tekanan yang jauh lebih tinggi.
7.2 Efisiensi: Boiler pipa air cenderung memiliki efisiensi yang lebih tinggi karena area perpindahan panasnya lebih luas dan sistem perpindahan panasnya lebih baik. Boiler pipa api mungkin memiliki efisiensi yang lebih rendah karena area panasnya lebih kecil dan gas buang membawa lebih banyak panas terbuang.
7.3 Ukuran dan Ruang: Boiler pipa api biasanya lebih kecil dan memerlukan ruang yang lebih sedikit. Boiler pipa air membutuhkan ruang yang lebih besar karena desain dan kapasitasnya.
7.4 Respon terhadap Perubahan Beban:
Boiler pipa air bisa merespons perubahan permintaan uap dengan lebih cepat karena air di dalam pipa mudah menyerap dan menyalurkan panas. Boiler pipa api merespons lebih lambat karena perpindahan panas ke air membutuhkan waktu lebih lama.
Kesimpulannya, baik boiler pipa api maupun pipa air punya kelebihan dan kekurangan masing-masing. Pilihannya tergantung pada kebutuhan penggunaan, kapasitas uap yang dibutuhkan, luas ruang yang tersedia, dan target efisiensi yang diinginkan.
8. Apa Contoh Nyata Penggunaan Boiler Pipa Api Horizontal?

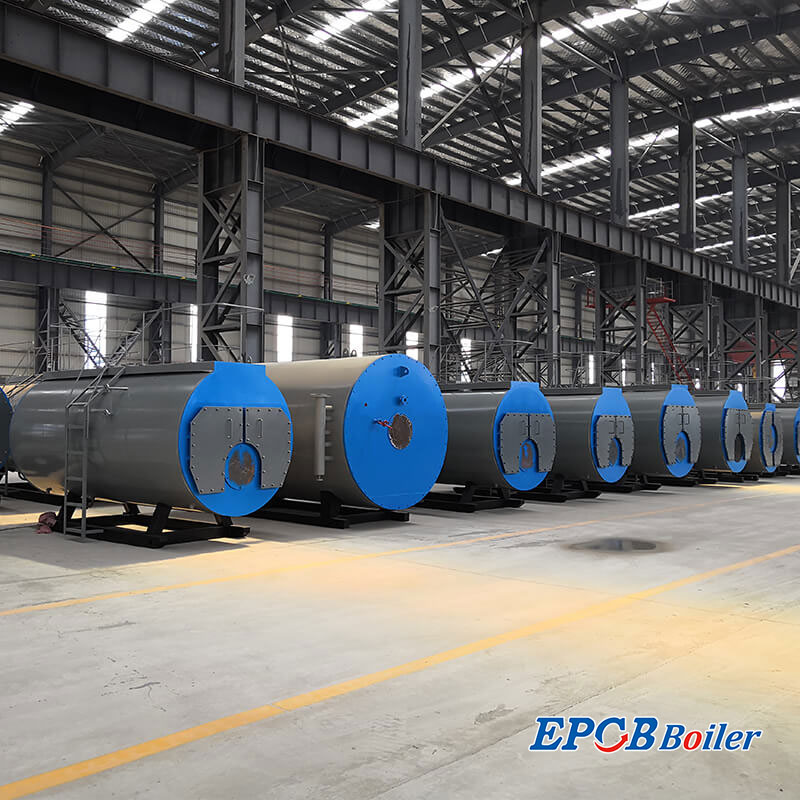

Salah satu contoh boiler pipa api horizontal yang paling umum adalah boiler tipe WNS dari EPCB. Contoh ini akan digunakan untuk menjelaskan bagaimana sistem ini bekerja secara lebih nyata.
8.1 Pengantar Umum Boiler Horizontal EPCB
WNS adalah jenis boiler pipa api horizontal tipe “wet back” dengan selubung penuh. Boiler ini bisa menggunakan berbagai jenis bahan bakar seperti minyak berat, minyak ringan, gas alam, dan gas kota. Konsumsi listriknya rendah, dan dapat menyesuaikan beban kerja dalam rentang yang luas. Boiler ini juga menggunakan sistem kontrol otomatis penuh dan sangat kompatibel dengan berbagai jenis pembakar (burner). Boiler ini memakai pembakar impor berkualitas tinggi, dengan performa yang andal dan tingkat otomatisasi yang tinggi.
8.2 Konsep Desain Boiler Horizontal EPCB
EPCB meninggalkan konsep desain domestik tradisional yang hanya mengandalkan ruang bakar satu sisi, dan mengadopsi konsep internasional terbaru: memilih burner terlebih dahulu, kemudian merancang ruang bakar sesuai parameter nyala api burner agar profil nyala api dan ruang pembakaran sepenuhnya sesuai. Dengan demikian, diperoleh tiga tujuan berikut:
Efisiensi perpindahan panas meningkat, karena dibandingkan dengan struktur ruang bakar besar, perpindahan panas lebih banyak terjadi melalui konduksi panas, bukan konveksi yang memiliki efisiensi lebih rendah.
Volume ruang uap dan air boiler diperbesar sebanyak mungkin tanpa menambah ukuran keseluruhan boiler, sehingga kapasitas penguapan aktual lebih besar daripada kapasitas penguapan terukur (overload capacity). Dengan demikian, meskipun terjadi lonjakan permintaan uap mendadak, boiler tetap dapat beroperasi stabil. Selain itu, pemisahan air pada uap menjadi lebih baik sehingga kualitas uap mencapai tingkat kekeringan lebih dari 99%.
Tetap mewarisi keunggulan ruang bakar besar, yaitu pembakaran bahan bakar yang sempurna dan bersih, mencegah penumpukan karbon pada dinding ruang bakar, menghindari pemborosan bahan bakar, serta memastikan stabilitas operasi boiler.
8.3 Karakteristik Boiler Horizontal EPCB
- Mengadopsi struktur klasik: desain (gas buang) tiga lintasan dengan (ruang bakar) full wet back.
- Menggunakan furnace campuran dengan bagian bergelombang dan lurus. Desain ini mempertahankan keunggulan furnace bergelombang dalam meningkatkan transfer panas sambil menghindari masalah ekspansi tak sinkron dengan barrel dan pipa asap boiler.
- Pada lintasan kedua gas buang, menggunakan pipa asap berulir bagian dalam untuk mengganggu aliran gas buang (mengubah dari aliran laminar ke turbulen), meningkatkan transfer panas, serta meningkatkan efisiensi termal boiler.
- Pada lintasan ketiga gas buang, digunakan pipa asap dinding tipis polos. Penggunaan pipa ulir pada lintasan ketiga hanya sedikit meningkatkan transfer panas tetapi justru menambah resistansi aliran gas buang.
- Dilengkapi dengan steam-water separator built-in berkinerja tinggi untuk menurunkan kadar air dalam uap dan menghasilkan uap berkualitas tinggi.
- Menggunakan struktur pengelasan bevel terbuka dengan butt welding.
- Lapisan insulasi setebal 120 mm menggunakan serat tahan panas berkepadatan tinggi, memberikan isolasi termal yang baik dengan kehilangan panas rendah, sehingga suhu permukaan boiler lebih rendah dibandingkan produk sejenis.
- Bagian luar menggunakan pelat stainless steel yang memiliki ketahanan korosi tinggi, tampilan estetis, tidak mudah mengelupas cat, dan awet.
- Kotak asap depan dan belakang menggunakan teknologi double-layer sealing yang memastikan tingkat kedap udara mencapai 100%.
- Dilengkapi dengan alat pembuangan air kondensat pada kotak asap (pertama di domestik) untuk mengeluarkan cairan asam dengan cepat sehingga mencegah korosi pada tube plate.
- Pintu kotak asap menggunakan struktur poros twisted, sehingga dapat dibuka-tutup dengan mudah oleh satu orang, memudahkan pemeliharaan harian.
- Pintu kotak asap dan dudukan burner didesain terpisah.
- Bagian belakang boiler dilengkapi pintu inspeksi dengan alat pengintip nyala api (fire viewing device) untuk memudahkan pemeriksaan nyala api saat operasi.
9. Kesimpulan
Sebagai peralatan penyedia energi panas yang penting, horizontal fire tube boiler memiliki prospek penggunaan yang luas di bidang industri maupun sipil. Namun, karena struktur khususnya, boiler jenis ini juga memiliki beberapa kekurangan. Dalam penerapannya, pemilihan tipe boiler harus disesuaikan dengan kondisi kerja dan kebutuhan spesifik di lapangan.
Seiring dengan kemajuan ilmu pengetahuan dan teknologi serta meningkatnya permintaan industri, horizontal fire tube boiler akan terus berkembang dan mengalami peningkatan untuk memenuhi kebutuhan di berbagai bidang.
Sebagai produsen dan pemasok boiler industri terkemuka, EPCB Boiler terus memperkuat riset dan pengembangan pada steam boiler berbahan bakar listrik, gas, minyak, batu bara, dan biomassa, meningkatkan efisiensi termal serta performa ramah lingkungannya, serta mendorong keberlanjutan pengembangan boiler di bidang energi.
Apabila Anda memiliki pertanyaan lebih lanjut, jangan ragu untuk menghubungi kami.
